Dr HDMI 8K — gestionnaire EDID 48Gbps et correcteur de handshake

Tout problème HDMI commence par une conversation que vous n'entendez jamais. Dès que vous branchez un lecteur, une console ou un PC sur un téléviseur, un projecteur ou un ampli AV, les deux extrémités échangent une liste de capacités appelée EDID : les résolutions que l'afficheur accepte, les formats HDR qu'il comprend, les formats audio qu'il sait décoder. Votre source lit cette liste et choisit ce qu'elle envoie. Quand l'image reste noire, quand le 4K120 refuse d'apparaître, quand le VRR est grisé ou que le Dolby Atmos disparaît derrière l'ampli, la cause se cache presque toujours dans cet échange — et vous en êtes réduit à changer les câbles et à redémarrer les appareils à l'aveugle.

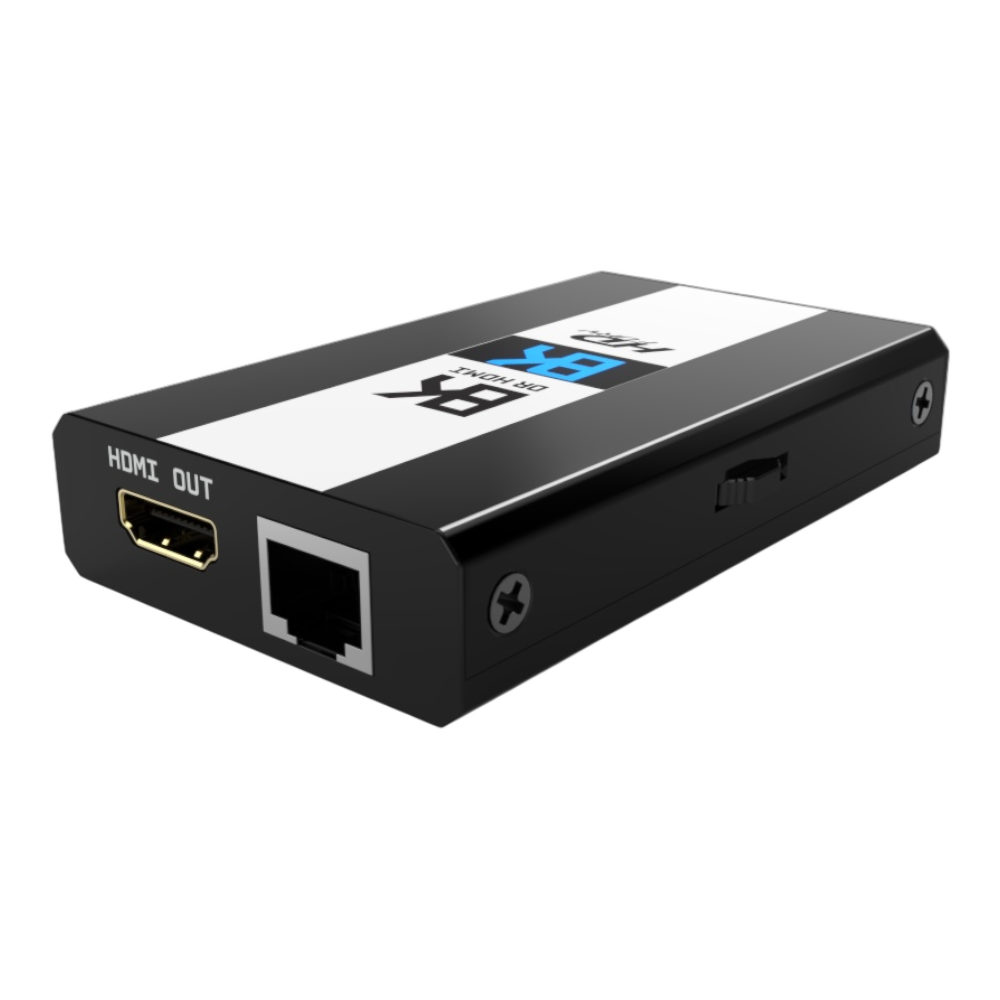

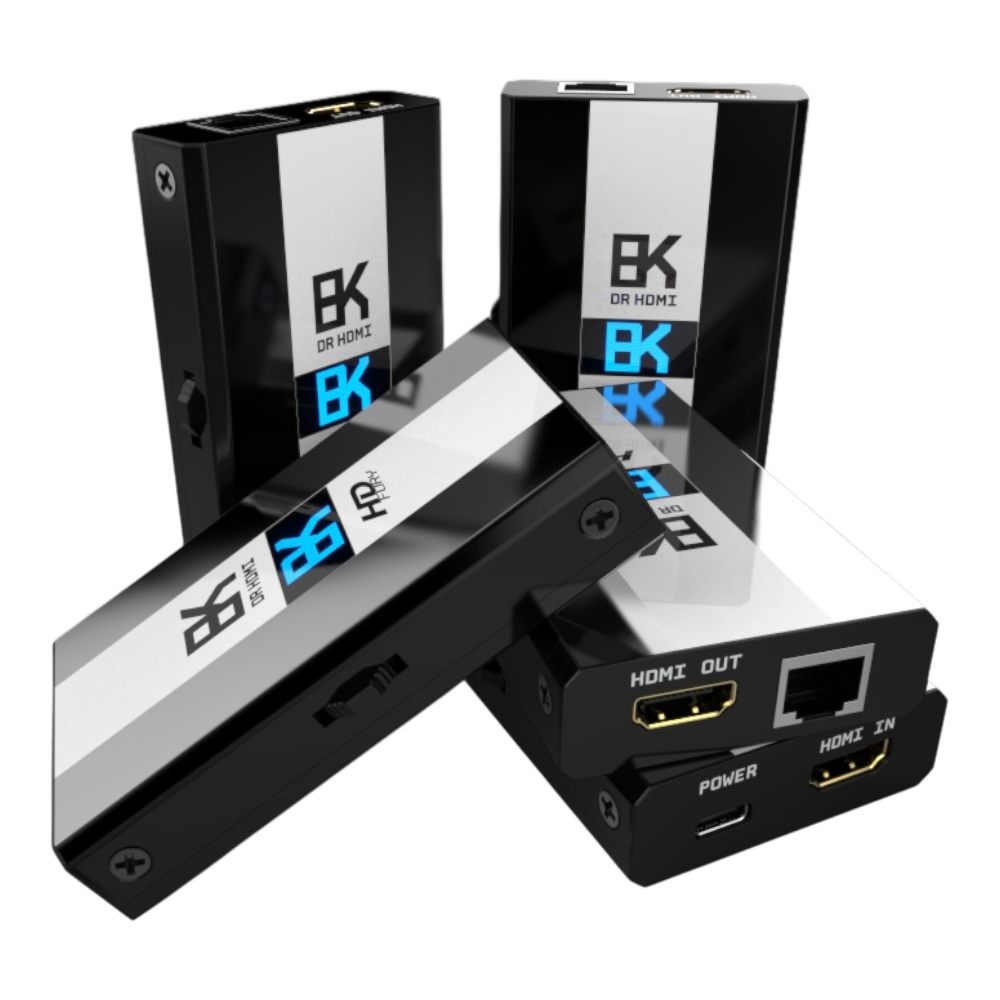

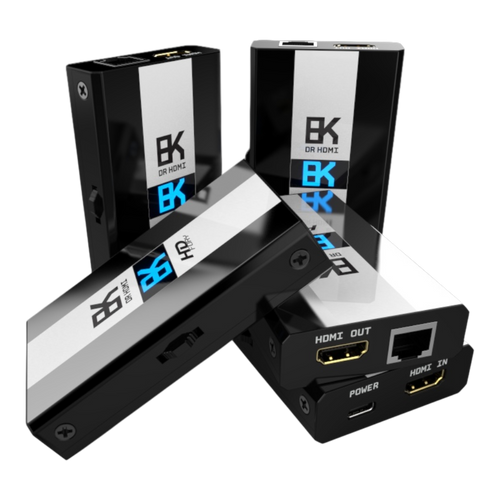

Le Dr HDMI 8K de HDfury rend cette conversation visible et vous en donne la maîtrise. C'est un gestionnaire EDID, un émulateur EDID et un répéteur HDMI 2.1 logé dans un boîtier métallique de 10 × 6 cm, placé entre la source et l'afficheur, qui travaille aux 48Gbps complets de la norme (FRL6, 1500MHz) et transporte jusqu'à 4K120 4:4:4 10 bits et 8K60 4:2:0 10 bits sans toucher à l'image ni au son. L'OLED bleu sur le dessus affiche en direct le débit du lien et ce que demande chaque côté. Le serveur web intégré, accessible depuis n'importe quel navigateur de votre réseau, montre l'EDID complet des deux extrémités côte à côte.

Et ensuite, c'est vous qui décidez. Recopiez l'EDID de l'afficheur, chargez l'une des 100 tables mémorisées, téléversez votre propre fichier EDID, ou conservez l'EDID réel en modifiant des drapeaux isolés : plafonnez le débit FRL, activez ou désactivez le VRR et l'ALLM, annoncez le HDR10 ou le HDR10+ avec ou sans HLG, transmettez à la source le bloc Dolby Vision de l'afficheur pendant que l'ampli garde l'audio, ou retirez une capacité pour voir ce qui change. Le dépannage cesse d'être une devinette et devient une série de tests délibérés : on change une chose, on lit le résultat, on passe à la suivante. Les intégrateurs s'en servent pour faire obéir les installations récalcitrantes ; les propriétaires de home cinema pour obtenir l'image et le son que leur matériel était censé fournir dès le départ.

Ce qu'il fait

• Il lit et réécrit l'EDID. Copiez l'EDID de votre afficheur ou de votre ampli, chargez l'une des 100 tables mémorisées, téléversez votre propre fichier EDID, ou conservez l'EDID du sink en forçant des drapeaux isolés avec AutoMix.
• Il contrôle ce que voit la source. Plafonnez le débit FRL annoncé, activez ou désactivez le VRR et l'ALLM, définissez le HDR10 ou le HDR10+ avec ou sans HLG, ou retirez complètement le HDR de l'équation.
• Il gère le Dolby Vision et le LLDV. Capturez le bloc de données Dolby Vision de l'afficheur, réutilisez-le lorsqu'un ampli rejoint la chaîne, ou construisez un bloc personnalisé avec vos propres primaires et valeurs de luminance.
• Il affiche l'état du lien. L'OLED bleu de 1″ fait défiler le débit FRL entrant, les EDID RX et TX, et les informations de l'appareil telles que la version du firmware, le numéro de série et l'adresse IP.
• Il amplifie et recadence le signal. Un répéteur HDMI 2.1 avec égalisation Equalevel en entrée et en sortie, pour les liaisons longues ou difficiles.
• Il laisse passer l'audio intact. PCM jusqu'à 192kHz, Dolby TrueHD, Dolby Atmos, DTS-HD Master Audio, DTS:X, DD+, DSD, DST et HBR — sans conversion à la baisse.

Là où il fait la différence

• Pas de signal ou écran noir après un changement de format. Partez d'un EDID connu, puis testez une capacité à la fois au lieu de changer les câbles à l'aveugle.
• Un 4K120 ou un VRR qui n'apparaît jamais. Annoncez le mode délibérément et voyez si la source réagit.
• Dolby Vision ou Atmos perdu derrière un ampli. Donnez à la source le bloc DV de l'afficheur pendant que l'ampli garde l'audio.
• Longues liaisons cuivre, actives ou fibre. L'étage répéteur associé à un EDID maîtrisé supprime deux variables d'un coup.
• Installations mixtes. Consoles, box de streaming, HTPC, projecteurs et matrices qui lisent chacun la chaîne différemment.

Piloter depuis le canapé ou depuis le rack

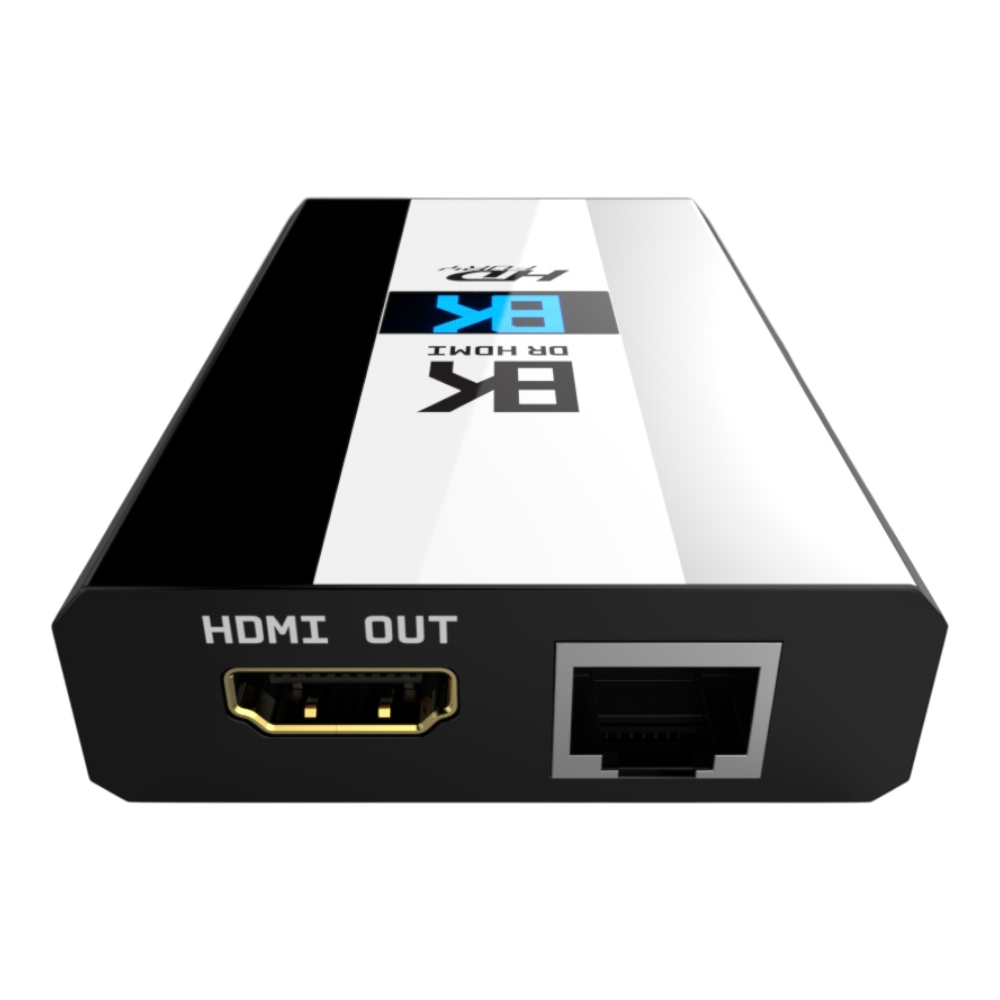

Branchez le port RJ45 et le serveur web intégré s'ouvre dans n'importe quel navigateur, en DHCP ou avec une adresse fixe. Tous les réglages y sont accessibles, et les installateurs peuvent piloter l'appareil en IP ou en Telnet (port 2201 par défaut) depuis un système de contrôle. Une molette rotative sur l'appareil lui-même couvre les mêmes modes EDID lorsqu'aucun réseau n'est disponible.

Spécifications

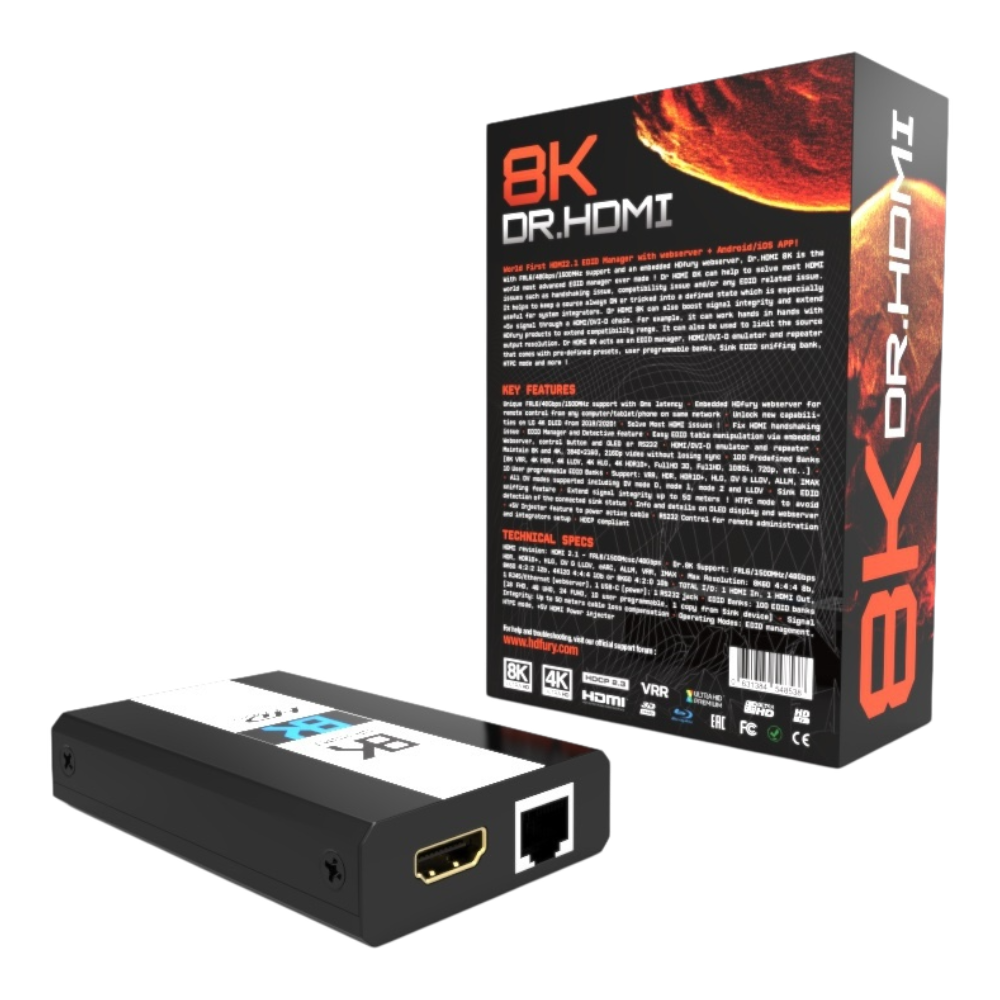

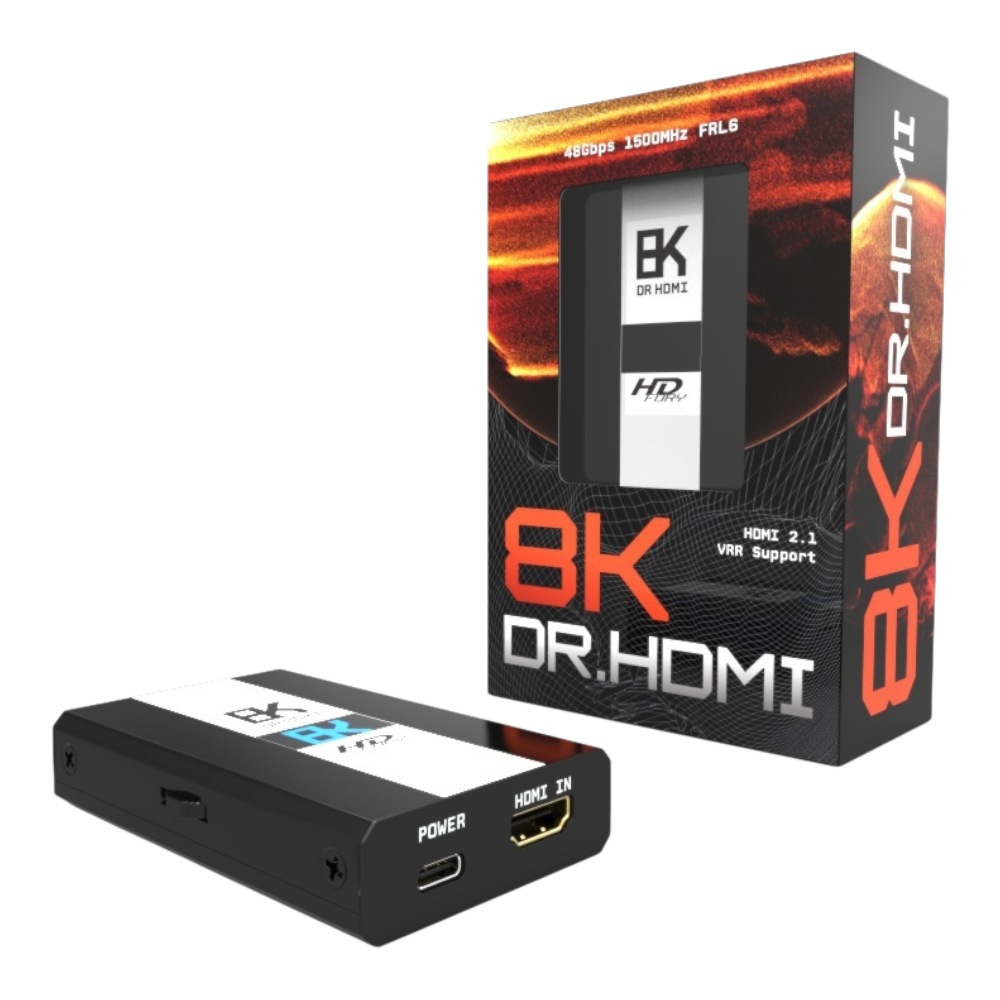

Contenu de la boîte

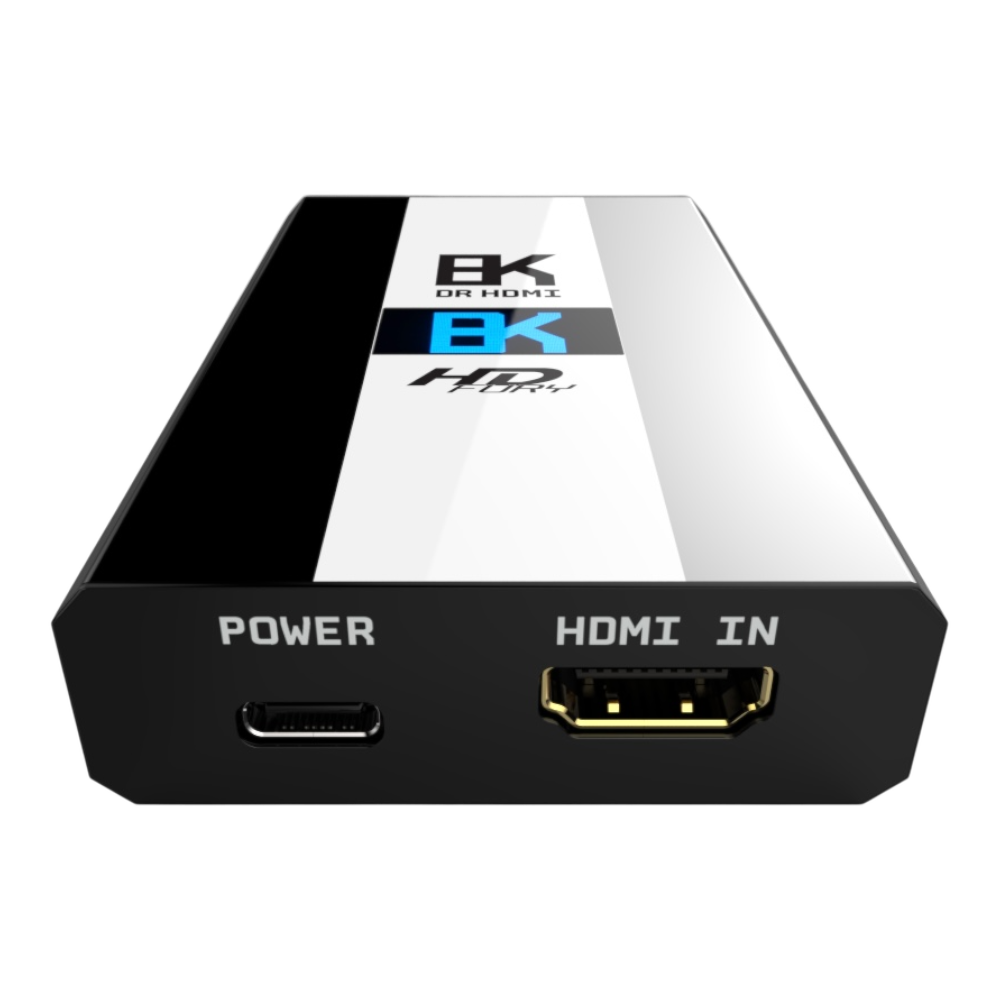

Unité Dr HDMI 8K, alimentation USB 5V 2A et informations de démarrage rapide. Les mises à jour du firmware, le manuel d'utilisation complet et la collection d'EDID HDfury sont en téléchargement libre.

Questions fréquentes

À quoi sert concrètement un gestionnaire EDID ?

Chaque afficheur et chaque ampli AV stocke un EDID : la liste des résolutions, des formats HDR et des formats audio qu'il accepte. Votre source lit cette liste et choisit ce qu'elle envoie. Le Dr HDMI 8K se place entre les deux, et c'est donc vous qui décidez quelle liste la source va lire — la vraie, l'une des 100 tables mémorisées, ou la vraie avec certains drapeaux modifiés.

Convertit-il ou réduit-il quelque chose ?

Non. La vidéo et l'audio passent sans modification ; l'appareil répète et égalise le signal et contrôle l'EDID. L'audio n'est jamais converti à la baisse, si bien que le Dolby TrueHD, l'Atmos et le DTS:X conservent leur forme d'origine.

Me donnera-t-il du 4K120 ou du 8K60 sur du matériel qui ne le prend pas en charge ?

Non. Les formats maximaux sont 4K120 4:4:4 10 bits, 8K60 4:2:0 10 bits et 8K30 4:2:2 12 bits sur le lien 48Gbps FRL6, mais la source, l'afficheur et le câble doivent chacun prendre en charge le mode demandé. Ce que l'appareil apporte, c'est un moyen de voir quel maillon fait défaut.

Ajoute-t-il de la latence ?

La latence d'entrée est inférieure à 1 ms, ce qui le rend adapté aux chaînes de jeu avec VRR et ALLM.

Comment mettre à jour le firmware ?

Via le serveur web intégré, en Ethernet. Les fichiers de firmware et les notes de version se trouvent sur la page de téléchargements, et le chapitre du manuel consacré aux mises à jour du firmware détaille la procédure.

Ai-je besoin d'une connexion réseau ?

Pas pour les modes EDID de base, que vous réglez avec la molette rotative de l'appareil. Branchez le port RJ45 et vous obtenez en plus l'interface web, l'éditeur Dolby Vision, l'export de configuration et le contrôle en IP ou en Telnet.

Manuel, firmware et guides

Tout ce qu'il faut pour tirer le meilleur de l'appareil est disponible gratuitement sur drhdmi8k.com, le site de référence technique de ce produit :

• Le manuel d'utilisation complet (Rev 1.2) en 17 chapitres lisibles, ou au format PDF.
• Les téléchargements de firmware avec les notes de version de chaque édition, ainsi que la collection d'EDID HDfury.
• Des guides pas à pas : corriger un handshake HDMI, les modes EDID et les 100 tables, Dolby Vision et LLDV, 8K60 et 4K120 en FRL et le jeu en HDMI 2.1 avec VRR et ALLM.
• Questions et réponses et un glossaire de 110 termes HDMI, de l'EDID et du FRL à l'audio HBR.

Le site est disponible en 15 langues, afin que vos clients puissent lire le manuel dans leur propre langue.

Bon à savoir

Le Dr HDMI 8K est un outil de diagnostic et de contrôle, pas un convertisseur. Il ne peut pas faire prendre en charge à un câble, à une source ou à un afficheur un format dont ils sont dépourvus — ce qu'il fait, c'est vous montrer où la chaîne abandonne, et vous en donner les commandes.
